1.簡介
M470是市場上唯一具有間歇接觸掃描電化學顯微鏡（ic-SECM）功能的掃描電化學顯微鏡。這項創新技術是與Warwick大學合作的[1-2]，可以在SECM或者ac-SECM測試期間追蹤樣品形貌，從而移除形貌對探針尖端測得的電化學相應的影響。閱讀Bio-Logic網站的教程或者介紹視頻，了解更多此項技術的信息。
本文采用ic-SECM技術，獲得幾組理想的結果，證明與恒定高度的SECM對比，ic-SECM具有非常大的優勢。
2.原理
為了您更好的理解本文內容，強烈建議您先閱讀一下ic-SECM的教程和相關資料。下面對該技術做簡要介紹。
ic-SECM與AFM的輕敲模式相似，探針實際上間斷的接觸樣品。ic-SECM與切力SECM相似，用機械方法記錄、跟蹤樣品表面形貌。這種機械方法可以確保形貌測量不受任何電化學響應變化的影響。
2.1安裝介紹

SECM探針是一個圓盤超微電極（UME），由固定器牢牢固定，如圖1所示。

固定器連接壓電驅動器（該壓電驅動器也用于SVP和SKP實驗）。壓電驅動器驅動探針通常在低頻（100-600 Hz）和小振幅（100 nm-4 ?m）振動。壓電驅動模塊（圖1）有兩條連接線，一條用于輸入交流信號，驅動壓電裝置，另一條用于通過應力測量傳感器測量振動振幅。
2.2 如何實現間歇接觸？
ic-SECM中，探針一直振動，其振動振幅也一直被監測。我們定義探針在振幅ΔZf下振動，當探針靠近樣品時，振動受抑制，振幅減小到一個確定的用戶定義的值ΔZset。一個PID（Proportional Integral Derivative）回路不斷的通過應力測量儀，調節探針高度，維持振動值為ΔZset。如果探針掃描到一個變化形貌的樣品，PID回路將控制Z掃描頭，改變探針高度，保證測量的振幅一直是設定值ΔZset。這就保證在SECM測量中：1）形貌對電化學響應沒有影響；2）電化學響應中確保最高動力學，因為間歇接觸中探針盡可能接近樣品。
3.操作
3.1 交流描述

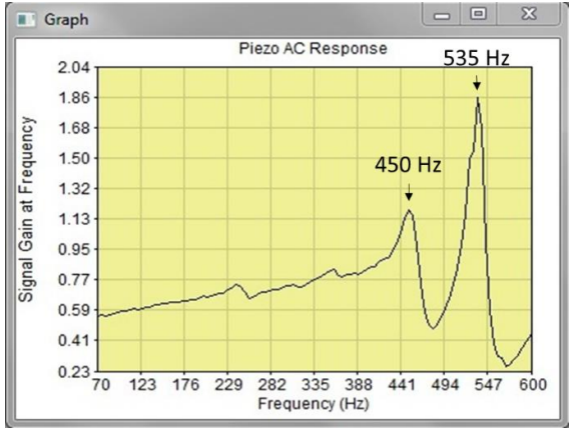

第一步，描述壓電的交流響應，當連接電纜后，探針安裝在固定器上，浸入溶液。交流描述的目的是找到壓電+探針固定器+探針+電纜集合的諧振頻率。圖2是典型的交流響應。

可以看到兩個諧振頻率，一個在450 Hz，一個更強烈的峰在535 Hz。建議不用強烈峰處的頻率，因為整個實驗過程中，探針移動，諧振頻率會發生較小的移動。如果選擇太強烈的峰，那么諧振頻率會丟失，因為整過實驗過程中振動頻率不變。如果選擇小諧振但更緩的峰，那么諧振丟失不會那么急劇，但是敏感性降低。也建議用一個比峰值小幾Hz的頻率，比如，我們可以選445 Hz。
3.2 自動逼近
ic-SECM的一個主要特征是不需要像SECM和ac-SECM一樣手動進行逼近曲線測試。系統通過測量振幅的衰減，檢測表面，直到衰減到原始振幅的某個特定百分比。并且在整個x、y方向上的掃描過程中一直保持這個值。
用戶可以通過圖3所示的ic-SECM面掃描實驗參數設置窗口設置ic-PID的參數。ic-PID可以設置ac表征后用到的頻率、振幅ΔZf和控制點（確定的振幅百分比）定義ΔZset。其他參數的更多細節參見用戶手冊。
點擊“Approach Surface”將開始逼近。如果沒有點擊“Approach Surface”就開始實驗，當實驗開始時，也會自動做逼近。

圖3 ic-PID實驗參數設置窗口
4.結果
4.4焊接鋼
樣品取自一款大眾商用越野車的前懸臂，如圖4所示。電解液為0.1 mol/L的NaOH。在這種環境中，樣品發生腐蝕，產生Fe2+。探針極化電位0.6V vs. Ag/AgCl，將Fe2+氧化為Fe3+。
掃描面積4.5mm*4.5mm，步長45?m。每條掃描線之間延遲0.5s。選擇step Scan Mode，速率45?m/s，探針直徑25?m。
SECM要求探針接近樣品表面，在探針上發生的反應會受到影響。常規的SECM幾乎不可能掃描太大區域，因為樣品的傾斜不可能小到避免探針碰撞。采用ic-SECM，探針隨著樣品形貌移動，很容易掃描較大的區域，如圖5所示。

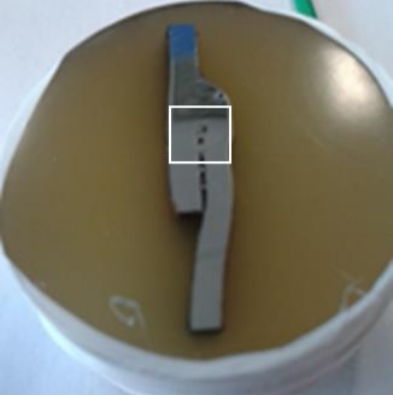

圖4 焊接鋼樣品圖片。焊接區域的寬度為6.4mm。白色方框區域為分析區。

圖5 0.1mol/L NaOH溶液中開路電位下的焊接鋼樣品的ic-SECM測試，極化電位0.6V vs. Ag/AgCl

掃描從左下角到右上角。隨著掃描的進行，活性降低，很可能是因為樣品表面生成一層鈍化銹層Fe(OH)3。在掃描初期兩個焊接樣品以及兩個焊接件的中部的絕緣位置是可見的。
電化學活性測量的同時，也測量了表面形貌，如圖6所示。顯示的數值是探針高度，因此紅色區域高于藍色區域。表面形貌變化約40?m。同樣也可以看到兩個焊接件和絕緣部分。

圖6 ic-SECM獲得的表面形貌

4.2 7075鋁合金
本實驗研究了帶劃痕的7075鋁合金。該案例不是為了表現ic-SECM的測試較大傾斜樣品的能力，而是展現其在SECM測試中測試樣品表面粗糙度。

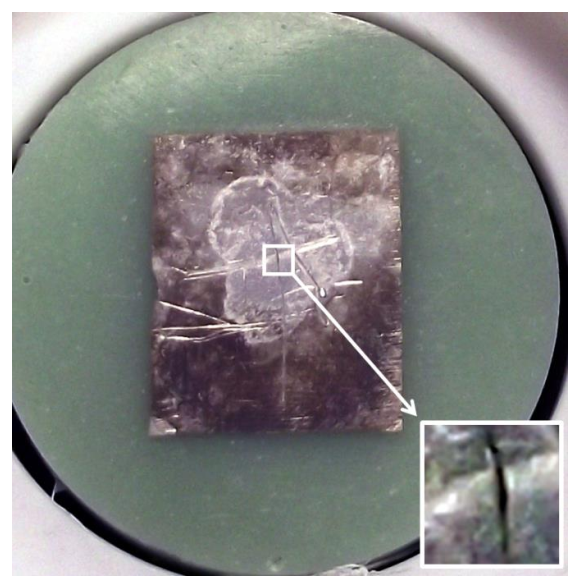

圖7為所研究樣品，白色方框為測試區域并在圖中右下角放大。掃描面積為1mm*1mm。溶液為0.1mol/L KCl。進行ac-SECM測試。探針直徑15?m。在開路電位附近進行振幅10mV的正弦波，頻率10kHz。ac-SECM在沒有劃痕區域的逼近曲線步長10?m。ac逼近曲線是典型的絕緣材料，沒有劃痕的鋁合金表面覆蓋非常穩定的氧化鋁和鋁的氫氧化物的薄層（如圖8）。

ac-SECM允許用戶不使用氧化還原介質進行SECM測試，研究表面局部電導率。請參見Bio-Logic網站的教程，獲得更多信息。盡管如此，ac-SECM也存在與SECM一樣的缺點，都會受表面形貌的影響。采用ic-SECM可以避免此缺陷，如圖9所示。

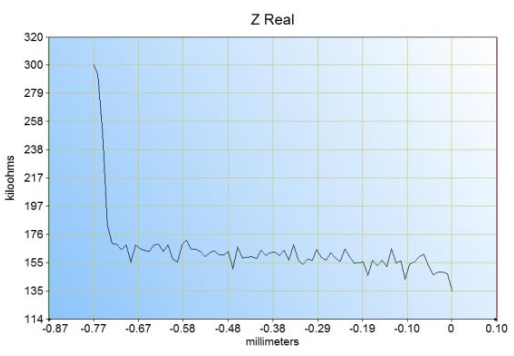

圖8 沒有劃痕的7075樣品表面的ac逼近曲線，典型的絕緣體響應

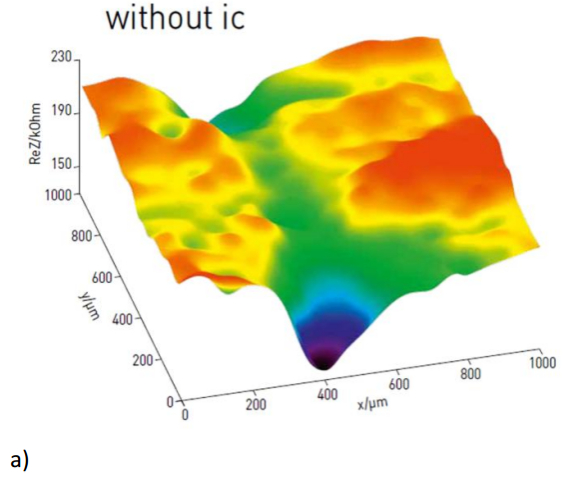

圖9a）是圖7中方框區域的ac-SECM面掃描結果。3D圖由MIRA軟件制作。獲得更多MIRA信息，請參見Bio-Logic網站的應用手冊。

圖9 7075帶劃痕樣品在0.1mol/L KCl溶液中的ac-SECM結果a）ac-SECM；b）ic-ac-SECM

z軸值是阻抗的實部ReZ/kOhm。用戶可以看到垂直的劃痕，但是看不到水平劃痕。探針恒高度掃描，能看到垂直劃痕的原因是樣品表面產生的凹槽。水平劃痕產生的凹槽不夠深。

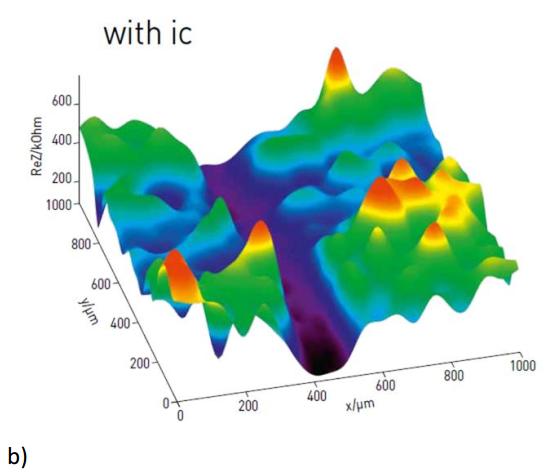

圖9b）中，垂直方向和水平方向的凹槽都能看到，這種差異不是形貌產生的，而是基底比氧化層更導電。而且，ic-SECM具有更好的對比，比如其阻抗響應區間更廣。
5.結論
本文介紹了ic-SECM在腐蝕研究領域的優勢。焊接鋼樣品實驗中，ic-SECM的優勢是進行較大區域的掃描（實驗中為20mm2），而沒發生探針與樣品的碰撞。Al樣品實驗中，ic-SECM的優勢是更清楚的表征樣品表面的反應差異，而排除形貌的影響。兩個案例中，由于探針非常接近樣品，探針尖端的信號增強。

參考文獻
[1] K. Mc Kelvey, M. A. Edwards, P. R. Unwin, Anal. Chem. 2010, 82, 6334–6337
[2] K. Mc Kelvey, M. E. Snowden, M. Perulo, P. R. Unwin, Anal. Chem. 2011, 83, 6447–6454
